KalmanFilter の動きを可視化する 一次元版

KalmanFilter をきちんと理解したいのだが いまいち 具体的な動作がわからない、、、ということで実装 & 可視化してみた。

KalmanFilter とは

誤差が乗っているであろう観測値の系列について、直前の観測と現在の観測を用いて 真の状態を推定する手法。例えば

  • GPSで取得した位置情報から、正しい位置を推定する
  • 取得可能な経済指標から 真の景気の状態を推定する

カルマンフィルター - Wikipedia

理論

はてなTeX 記法で うまく数式がかけないところがあるので 英語版 wikipedia の数式を使う。KalmanFilter はある時点で観測を行うたびに 入力値を使って次の状態を予測するとともに、現時点の予測値を補正する処理を繰り返す。

予測:

  • k-1 時点の値を利用して予測した k 時点での"真値の予測値" { \hat{x}_{k|k-1} }

    http://upload.wikimedia.org/math/2/b/7/2b70a26158d36a9faa2b132ba7971419.png

  • k-1 時点の値を利用して予測した k 時点での「真値と"真値の予測値"の誤差」の共分散 { P_{k|k-1} }

    http://upload.wikimedia.org/math/8/8/8/8881cbcc105342ffce6653cc4671af9c.png

更新:

  • k 時点での観測残差 (観測値と"真値の予測値から計算される観測値"の誤差) { \tilde{\boldsymbol{y}}_{k} }

    http://upload.wikimedia.org/math/6/8/a/68ae03b8e5cccbcb1c1a7684721ad688.png

  • k 時点での観測残差の共分散

    http://upload.wikimedia.org/math/b/9/a/b9a0989c597e32498b8e7e15e265bcd6.png

  • カルマンゲイン (誤差 { P_{k|k-1} } を最小化する行列)

    http://upload.wikimedia.org/math/3/2/f/32f4d26fe53cfdde24f7cc50b303f5f6.png

  • k 時点の値を利用して更新した k 時点での"真値の予測値" { \hat{x}_{k|k} }

    http://upload.wikimedia.org/math/6/a/e/6ae5e6c89b215bf2a7630544773991c2.png

  • k 時点の値を利用して更新した k 時点での「真値と"真値の予測値"の誤差」の共分散 { P_{k|k} }

    http://upload.wikimedia.org/math/9/6/b/96b934387acd18af06506e491fd3a5e2.png

単純化

とりあえず以下のように単純化する。

  • 行列だとわけわからなくなるので、1次元で考える
  • 真値は時間によって変化しない ( { F = 1 }, つまり { x_k = x_{k-1} } ) とする
  • システムへの入力はなし、つまり { u_k = 0 } とする
  • 真値の誤差は時間変化しない ( { Q_k = Q_{k-1} } ) 、つまり定数とする
  • 真値と観測値は同じ座標系 (この言葉がいいのかわかりませんが)、、、 つまり { H = 1 } とする

プログラム

元ネタは Python の Scipy cookbook。

Cookbook/KalmanFiltering -

set.seed(1)

# 観測系列のサンプルサイズ
n <- 120

# 真の値
actual <- 5

# 観測される値 (誤差は標準偏差2の正規分布とする)
observed <- rnorm(n, mean = actual, sd = 2)

# 結果保存用のvector
xhat <- rep(0, length.out = n)
P <- rep(0, length.out = n)
K <- rep(0, length.out = n)

# 誤差
Q = 1e-5
R = 0.1 ** 2

for (k in seq(2, n)) {
  # predict
  xhat.m <- xhat[k-1]
  P.m <- P[k-1] + Q

  # update
  S <- R + P.m
  K[k] <- P.m / S
  xhat[k] <- xhat.m + K[k] * (observed[k] - xhat.m)
  P[k] <- (1 - K[k]) * P.m
}

# 予測値の推移
xhat
#   [1] 0.000000000 0.005361925 0.011992113 0.036413891 0.058736991 0.075059292 0.109930176
#   [8] 0.153625564 0.200419955 0.236967065 0.311962013 0.369479486 0.408063382 0.410052292
# ...
#  [57] 3.584985506 3.565122418 3.641322662 3.673644005 3.856169061 3.887979061 3.962561981
#  [64] 3.995372573 3.980879247 4.022972720 3.943466256 4.064106742 4.101759405 4.260930294
# ...
# [106] 4.772249481 4.823831434 4.885835786 4.913247827 5.020455087 4.980316917 4.952240062
# [113] 5.042741558 5.000967888 4.988046417 4.963997727 4.945221799 4.929569956 4.962489912
# [120] 4.952628512

予測値 xhat は徐々に真値 5.0 に近づいていくことがわかる。

可視化

ggplot2 と animation パッケージで KalmanFilter の予測値が真値に近づいていく様子を可視化してみる。

library(animation)
library(ggplot2)

d <- data.frame(x = seq(1, n), actual = actual,
                observed = observed,
                fitted = xhat, P = P, K = K)

saveGIF({
  for (i in seq(2, n, by = 2)) {
    tmp <- head(d, i)
    p <- ggplot(tmp, aes(x = x)) +
      geom_point(aes(y = observed)) +
      geom_line(aes(y = fitted), colour = 'blue') +
      annotate(geom = 'text', x = i, y = tmp$fitted[i] - 0.5,
               label = 'Fitted value', colour = 'blue', hjust = 1) +
      geom_line(aes(y = actual), colour = 'red') +
      annotate(geom = 'text', x = i, y = tmp$actual[i] + 0.5,
               label = 'True value', colour = 'red', hjust = 1) +
      ylim(-1, 8) +
      scale_x_continuous(breaks = seq(0, n, by = 20)) +
      xlab('') + ylab('')
    print(p)
  }
}, interval = 0.2, movie.name = "kalmanfilter01_01.gif",
ani.width = 600, ani.height = 400)

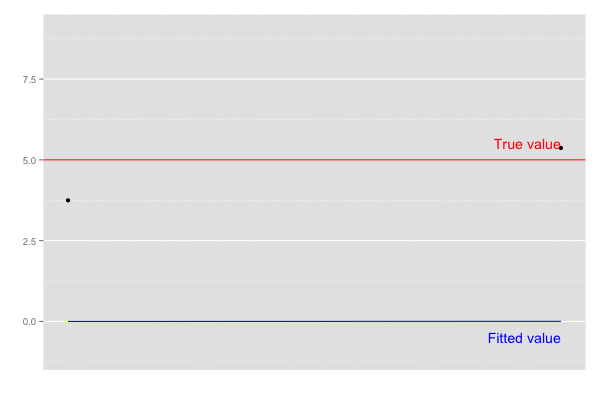

横軸を時間経過とし、観測値(黒点)が観測された際の予測値の推移(青線)を描画。

f:id:sinhrks:20141101174552g:plain

また、カルマンゲイン { K_k } は 誤差の分散(一次元なので共分散はない) { P_k } を最小化しようとするので、{ H = 1 } のとき { K_k }, { P_k } は同じ動きをする。

library(tidyr)

saveGIF({
  for (i in seq(2, n, by = 2)) {
    tmp <- head(d, i)
    tmp <- gather(tmp, 'variable', 'value', c(P, K))
    p <- ggplot(tmp, aes(x = x, y = value, colour = variable)) +
      geom_line() +
      facet_wrap(~ variable, ncol = 1, scale = 'free_y') +
      scale_x_continuous(breaks = seq(0, n, by = 20)) +
      xlab('') + ylab('')
    print(p)
  }
}, interval = 0.2, movie.name = "kalmanfilter02.gif",
ani.width = 600, ani.height = 400)

f:id:sinhrks:20141101180541g:plain

真値が時間によって変化する場合

真値を動かしてみる。

  • 行列だとわけわからなくなるので、1次元で考える
  • 真値の誤差は時間変化しない ( { Q_k = Q_{k-1} } ) 、つまり定数とする
  • 真値と観測値は同じ座標系、つまり { H = 1 } とする

※真値は動かすが、KalmanFilterで予測はしない ( { F = 1 }, { u_k = 0 } は変わらず)

set.seed(1)

# 観測系列のサンプルサイズ
n <- 200

# 真の値が時間変化する
actual <- 3.0 + cumsum(rnorm(n, sd = 0.2))

# 観測される値 (誤差は標準偏差2の正規分布とする)
observed <- actual + rnorm(n, mean = 0, sd = 2)

# 以降同一

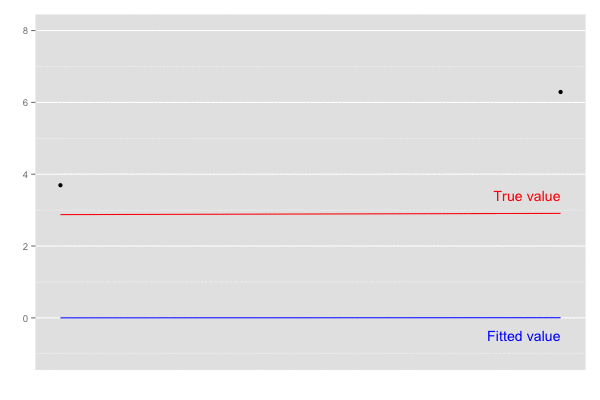

乗せている観測誤差の標準偏差は大きいので ある程度ずれてはいるが、トレンドは追えていそう。

f:id:sinhrks:20141101183836g:plain

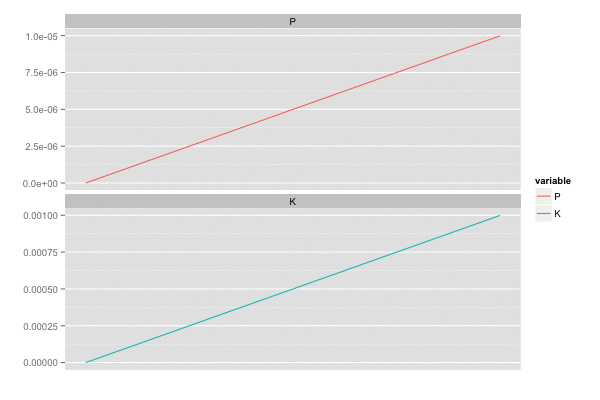

f:id:sinhrks:20141101183943g:plain

次は

2次元で!
