Rust で k-means クラスタリング

Rust

この記事は Rust Advent Calendar 2015 7 日目の記事です。


簡単な統計/機械学習アルゴリズムを実装しつつ Rust を学びたい。こちらの続き。

環境:

  • Rust(Nightly) rustc 1.6.0-nightly (d49e36552 2015-12-05)
  • rust-csv 0.14.3 : CSV の読み込みに利用
  • nalgebra 0.3.2 : 行列/ベクトルの処理に利用
  • rand 0.3.12 : 乱数生成に利用
  • gnuplot 0.0.19 : プロットに利用

k-means クラスタリングとは

非階層型クラスタリングの一種。下のアニメーションがわかりやすい。

tech.nitoyon.com

Rust でプロット

これまでは 結果を数値で表示するだけだったが、味気ないのでプロットを出力したい。検索したところ gnuplot の Rust 用 wrapper があった。

extern crate gnuplot;

use gnuplot::{Figure, Color};

fn main() {
    let mut fg = Figure::new();
    fg.axes2d()
    .lines(&[1, 2, 3], &[4, 5, 6], &[Color("blue")])
    .lines(&[1, 2, 3], &[7, 6, 5], &[Color("red")]);

    fg.set_terminal("png", "test.png");
    fg.show();
}

f:id:sinhrks:20151121232303p:plain

描画するオブジェクト (上の例では .lines) は fg.axes2d() からチェインさせて呼び出すことが推奨されているようだ。 let ax = fg.axes2d() など変数に代入してしまうと fg の所有権が move したままとなり、 fg.show() で描画できない状態になってしまう。

が、それではデータを逐次描画していくことができないため、以下の例ではすこし変わった書き方をしている。

Rust で k-means

前回まで作ったものを Crate にして、必要なクラス、関数を再利用している。

github.com

extern crate csv;
extern crate gnuplot;
extern crate nalgebra;
extern crate num;
extern crate rand;

extern crate brasswheels;

use gnuplot::{Figure, Color};
use nalgebra::{DVec, DMat, RowSlice, Iterable};
use rand::sample;
use std::collections::HashMap;
use std::f64;
use std::ops::Index;

use brasswheels::io::read_csv_f64;      // CSV から f64 型のみを読みこむ
use brasswheels::pca::PCA;              // 主成分分析
use brasswheels::mathfunc::euc_dist;    // 2 つのベクトルのユークリッド距離を求める

fn main() {

    // http://aima.cs.berkeley.edu/data/iris.csv
    let path = "./data/iris.csv";
    let mut reader = csv::Reader::from_file(path).unwrap().has_headers(false);
    let dx = read_csv_f64(&mut reader);

    // k-means (クラスタ数, 最大のイテレーション数)
    let mut kmeans = KMeans::new(3, 300);
    kmeans.fit(&dx);

    println!("各クラスタの中心点");
    for (_, cluster) in &kmeans.centroids {
        println!("{:?}", cluster.centroid.at);
    }

    let predicted = kmeans.predict(&dx);
    println!("クラスタリング結果\n{:?}", &predicted.at);

    // 2 次元に描画するため主成分分析を行う
    let mut pca = PCA::new(4, true);
    pca.fit(&dx);
    let transformed = pca.transform(&dx);

    // プロット
    // http://siegelord.github.io/RustGnuplot/doc/gnuplot/struct.Axes2D.html
    let mut fg = Figure::new();
    let colors = ["blue", "red", "green"];

    // fg.axes2d() によって fg が move するため、
    // 同一ブロック中で呼び出すと fg.show() が使えなくなる
    (0..kmeans.nclusters).fold(fg.axes2d(),
        |ax, c| {
            let mut xvals: Vec<f64> = vec![];
            let mut yvals: Vec<f64> = vec![];

            for (rownum, &predc) in predicted.iter().enumerate() {
                if predc == c {
                    xvals.push(*transformed.index((rownum, 0)));
                    yvals.push(*transformed.index((rownum, 1)));
                }
            }
            return ax.points(&xvals, &yvals, &[Color(colors[c])]);
        });

    fg.set_terminal("png", "kmeans.png");
    fg.show();
}

pub struct KMeans {
    pub nclusters: usize,                   // クラスタ数
    max_iter: usize,                        // イテレーション回数
    pub centroids: HashMap<usize, Cluster>,
}

impl KMeans {

    pub fn new(nclusters: usize, max_iter: usize) -> KMeans {
        KMeans {
            nclusters: nclusters,
            max_iter: max_iter,
            centroids: HashMap::new(),
        }
    }

    pub fn fit(&mut self, data: &DMat<f64>) {
        let mut rng = rand::thread_rng();

        // データからクラスタの初期値をサンプリング (非復元抽出)
        let inits: Vec<usize> = sample(&mut rng, 0..data.nrows(), self.nclusters);
        for (i, rownum) in inits.into_iter().enumerate() {
            let mut c = Cluster::new(data.ncols());
            let row = data.row_slice(rownum, 0, data.ncols());
            c.add_element(row);
            self.centroids.insert(i, c);
        }

        let mut cindexer = self.predict(data);

        // 最大 max_iter 回繰り返し
        for _ in 0..self.max_iter {
            // 中心点の更新
            self.update_centroids(&data, &cindexer);
            // 各レコードを クラスタの中心点にもっとも近いものに分類
            let cindexer_new = self.predict(data);

            // Eq での比較結果は element-wise ではなく bool になる
            if cindexer_new == cindexer {
                // 変化がなくなったら終了
                break;
            } else {
                cindexer = cindexer_new;
            }
        }
    }

    /// 各レコードが所属するクラスタのベクトルを返す
    pub fn predict(&self, data: &DMat<f64>) -> DVec<usize> {
        return DVec::from_fn(data.nrows(),
                            |x| self.get_nearest(&data.row_slice(x, 0, data.ncols())));
    }

    /// レコードにもっとも近い中心点をもつクラスタのラベルを返す
    fn get_nearest(&self, values: &DVec<f64>) -> usize {

        let mut tmp_i = 0;
        let mut current_dist = f64::MAX;

        for (cnum, cluster) in &self.centroids {
            let d = euc_dist(values, &cluster.centroid);
            if d < current_dist {
                current_dist = d;
                tmp_i = *cnum;
            }
        }
        return tmp_i;
    }

    /// クラスタの中心点を更新する
    fn update_centroids(&mut self, data: &DMat<f64>, cindexer: &DVec<usize>) {
        self.centroids.clear();

        for i in 0..self.nclusters {
            let c = Cluster::new(data.ncols());
            self.centroids.insert(i, c);
        }

        for (rownum, cnum) in cindexer.iter().enumerate() {
            let row = data.row_slice(rownum, 0, data.ncols());
            let mut c = self.centroids.remove(&cnum).unwrap();
            c.add_element(row);
            self.centroids.insert(*cnum, c);
        }

        for cnum in 0..self.nclusters {
            let mut c = self.centroids.remove(&cnum).unwrap();
            c.finalize();
            self.centroids.insert(cnum, c);
        }
    }
}

pub struct Cluster {
    pub centroid: DVec<f64>,
    n: f64
}

impl Cluster {

    fn new(ncols: usize) -> Cluster {
        Cluster {
            centroid: DVec::from_elem(ncols, 0.),
            n: 0.
        }
    }

    /// 中心点を更新 (レコードを合計に追加する)
    fn add_element(&mut self, values: DVec<f64>) {
        self.centroid = self.centroid.clone() + values;
        self.n = self.n + 1.;
    }

    /// 中心点を更新 (レコード数で割り、中心点を求める)
    fn finalize(&mut self) {
        if self.n != 0. {
            self.centroid = self.centroid.clone() / self.n;
            self.n = 0.;
        }
    }
}

結果の出力。

各クラスタの中心点
# [5.005999999999999, 3.4180000000000006, 1.464, 0.2439999999999999]
# [5.88360655737705, 2.740983606557377, 4.388524590163935, 1.4344262295081966]
# [6.853846153846153, 3.0769230769230766, 5.715384615384615, 2.053846153846153]
クラスタリング結果
# [2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2,
#  2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2,
#  0, 1, 0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,
#  1, 1, 0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,
#  0, 1, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 0, 1, 0, 1, 0, 1, 0,
#  0, 1, 1, 0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 1, 0, 0, 0, 1, 0, 0, 0, 1, 0, 0, 1]

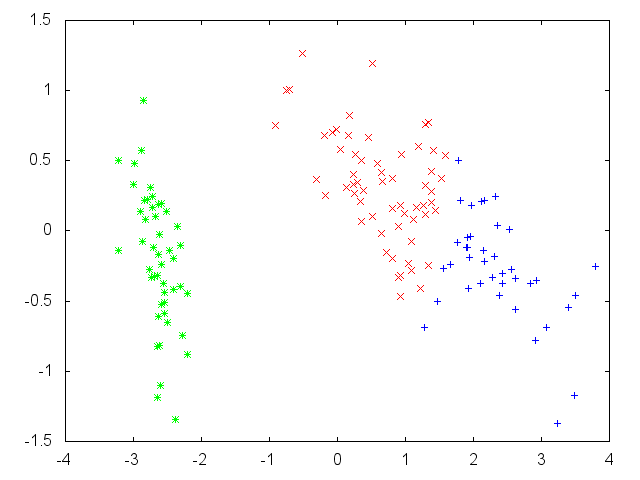

クラスタごとに色分けしてプロットすると以下のようになる。うまくクラスタリングできているようだ。

f:id:sinhrks:20151206092357p:plain

R の結果。初期値の選ばれ方次第で中心点の順序が変わる / 差異がより大きくなる場合もある。

biris = read.csv("iris.csv", header=FALSE)
kmeans(biris[-5], 3)$centers
#         V1       V2       V3       V4
# 1 5.006000 3.418000 1.464000 0.244000
# 2 5.901613 2.748387 4.393548 1.433871
# 3 6.850000 3.073684 5.742105 2.071053
